کاربرد کارت رید H241 | راهنمای اتصال و نحوه نصب رید کنترلر سرور G9

در دنیای امروز که داده ها با سرعتی باورنکردنی در حال رشد هستند، کسب و کارها بیش از هر زمان دیگری به راهکارهای ذخیره سازی مقیاس پذیر و کارآمد نیاز دارند. سرورهای قدرتمند به تنهایی کافی نیستند؛ شما به پلی نیاز دارید که این سرورها را به منابع ذخیره سازی عظیم خارجی متصل کند. کارت کنترلر HP H241 Smart Host Bus Adapter دقیقا همین پل ارتباطی است. این قطعه سخت افزاری به ظاهر ساده، کلید توسعه ظرفیت و افزایش کارایی زیرساخت IT شماست و به شما اجازه میدهد تا از محدودیت هاردهای داخلی سرور فراتر روید. در این مقاله از مستر اچ پی، به عنوان متخصص حوزه سرور، قصد داریم به صورت کامل بررسی کنیم که کاربرد کارت رید H241 چیست و چگونه میتواند نیازهای ذخیره سازی شما را برطرف کند.

کارت رید H241 چیست؟ چه تفاوتی با رید کنترلرهای داخلی دارد؟

کارت HPE H241 که با عنوان کامل Smart Host Bus Adapter شناخته میشود، یک کنترلر تخصصی برای اتصال سرورهای HP ProLiant به دستگاه های ذخیره سازی خارجی (External Storage) است. شاید در نگاه اول آن را با رید کنترلرهای استاندارد داخلی مانند سری Smart Array اشتباه بگیرید، اما تفاوت کلیدی در عملکرد و کاربرد آنهاست.

رید کنترلرهای داخلی وظیفه مدیریت و ایجاد سطوح RAID بین هاردهای نصب شده در خود سرور را بر عهده دارند. در مقابل، کارت رید H241 برای برقراری ارتباطی پرسرعت و پایدار بین سرور و یک یا چند شاسی ذخیره سازی خارجی (Storage Enclosure) یا Tape Drive طراحی شده است. این کارت به شما اجازه میدهد ده ها یا حتی صدها هارد دیسک را که در یک یا چند محفظه جداگانه قرار دارند، به سرور خود متصل کرده و یک فضای ذخیره سازی متمرکز و عظیم ایجاد کنید.

جهت خواندن مقاله رید چیست؟ راهنمای جامع سطوح RAID، در این بخش کلیک کنید.

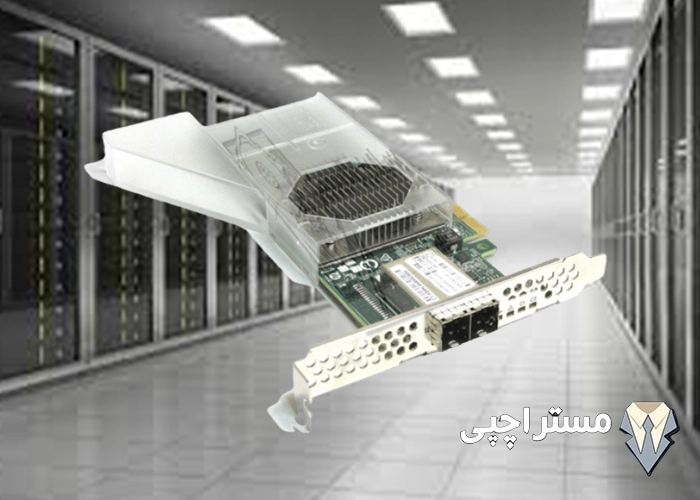

کارت رید H241 چیست

مشخصات فنی رید کنترلر سرور اچ پی H241

برای درک بهتر قابلیت های این کارت، بهتر است نگاهی به مشخصات فنی آن بیندازیم. این جزئیات به شما کمک میکنند تا بفهمید چرا H241 برای کاربردهای خاصی یک انتخاب ایده آل است.

 کارت کنترلر H241 برای چه سرورهایی مناسب است؟

یکی از پرتکرارترین سوالات خریداران، سازگاری این کارت با مدل های مختلف سرور اچ پی است. کارت H241 به طور خاص برای سرورهای نسل نهم (HP ProLiant Gen9) طراحی و بهینه سازی شده است. اگر شما یکی از سرورهای زیر را در مجموعه خود دارید، این کارت یک گزینه عالی برای شما خواهد بود:

• HPE ProLiant DL Series: DL20 Gen9, DL180 Gen9, DL360 Gen9, DL380 Gen9, DL560 Gen9
• HPE ProLiant ML Series: ML30 Gen9, ML110 Gen9, ML150 Gen9, ML350 Gen9
• HPE ProLiant Apollo Series: 4200 Gen9, 4500 Gen9
• HPE StoreEasy Storage Series

چه استوریج هایی با کارت H241 سازگار هستند؟

قدرت واقعی کارت H241 زمانی مشخص میشود که آن را به استوریج های خارجی مناسب متصل کنید. این کارت برای کار با محفظه های ذخیره سازی (Enclosures) سری HPE D و همچنین Tape Drive های سری StoreEver بهینه شده است. برخی از محبوب ترین استوریج های سازگار عبارتند از:

• HPE D3600/D3700 Disk Enclosures: این محفظه ها به شما اجازه میدهند تعداد زیادی هارد LFF (3.5-inch) یا SFF (2.5-inch) را به سرور متصل کنید.
• HPE D6020 Disk Enclosure: برای محیط هایی که به تراکم بسیار بالای ذخیره سازی نیاز دارند، این مدل یک انتخاب ایده آل است.
• HPE MSA 1040/2040 Storage: میتوان از H241 برای اتصال مستقیم سرور به این استوریج های SAN استفاده کرد (Direct-Attached SAS).
• HPE StoreEver Tape Drives/Libraries: برای راهکارهای پشتیبان گیری و آرشیو داده ها روی نوار مغناطیسی، H241 یک اتصال پایدار و سریع فراهم میکند.

هدف اصلی در اتصال استوریج به سرور HP با این کارت، ایجاد یک مجموعه بزرگ از دیسک ها (JBOD – Just a Bunch of Disks) است که مدیریت آن توسط سیستم عامل یا نرم افزارهای تخصصی مانند ZFS و Storage Spaces انجام میشود.

تفاوت HBA و رید کنترلر: چرا H241 یک انتخاب هوشمندانه است؟

درک تفاوت بین یک Host Bus Adapter (HBA) و یک RAID Controller سنتی برای انتخاب صحیح قطعه بسیار حیاتی است.

تفاوت HBA و رید کنترلر

• RAID Controller: یک پردازنده اختصاصی و معمولا حافظه کش (Cache) دارد. وظیفه آن مدیریت پیچیده دیسک ها، محاسبه پاریتی برای سطوح RAID پیشرفته (مانند RAID 5, 6, 50) و ارائه یک یا چند دیسک مجازی (Logical Drive) به سیستم عامل است. این کنترلرها بار پردازشی RAID را از دوش Cpu اصلی سرور برمیدارند.
• HBA: وظیفه ساده تری دارد؛ فراهم کردن یک مسیر ارتباطی مستقیم و سریع بین سرور و دیسک ها. در حالت HBA، دیسک ها به صورت مستقیم به سیستم عامل نمایش داده میشوند و مدیریت آنها بر عهده نرم افزار خواهد بود.

کارت H241 یک “Smart” HBA است. این یعنی هر دو جهان را در اختیار شما قرار میدهد. شما میتوانید آن را در حالت HBA خالص برای دسترسی مستقیم به دیسک ها استفاده کنید یا از قابلیت RAID ساده آن (RAID 0, 1, 5) برای ایجاد آرایه های دیسک پایه بدون نیاز به کنترلر جداگانه بهره ببرید. این انعطاف پذیری آن را به یک ابزار فوق العاده کارآمد تبدیل میکند.

راهنمای گام به گام نحوه نصب کارت H241 726911-B21

نصب این کارت رید 726911-B21 پیچیده ای ندارد، اما نیازمند دقت و رعایت اصول اولیه کار با سخت افزار سرور است.

پیش نیازهای نصب فیزیکی کارت رید H241

قبل از شروع، مطمئن شوید که مراحل زیر را انجام داده اید:

1. خاموش کردن کامل سرور: سرور را از سیستم عامل خاموش کرده و کابل های برق را جدا کنید.
2. رعایت نکات ایمنی (ESD): از مچ بند ضد الکتریسیته ساکن استفاده کنید تا به قطعات حساس آسیب نرسانید.
3. باز کردن شاسی سرور: درب کیس سرور را مطابق با دستورالعمل سازنده باز کنید.
4. 4. پیدا کردن اسلات مناسب: یک اسلات خالی PCI Express x8 یا x16 را روی مادربرد پیدا کنید.

نصب و اتصال کابل ها

کارت H241 را با دقت در اسلات قرار داده و آن را محکم کنید. سپس، کابل های Mini-SAS HD را به دو پورت خارجی کارت متصل کرده و سر دیگر آنها را به پورت های ورودی (IN) شاسی استوریج خود وصل کنید. اگر بیش از یک شاسی دارید، میتوانید آنها را به صورت زنجیره ای (Daisy Chain) به یکدیگر متصل نمایید. پس از اتمام کابل کشی، درب سرور را بسته و کابل های برق را مجددا وصل کنید.

پیکربندی و راه اندازی اولیه کارت کنترلر اچ پی H241

پس از نصب کارت H241 و روشن کردن سرور، سیستم آن را شناسایی خواهد کرد. برای مدیریت و پیکربندی کارت، باید وارد ابزار HPE Smart Storage Administrator (SSA) شوید. این ابزار معمولا با فشردن کلید F10 در هنگام بوت سرور (Intelligent Provisioning) در دسترس است.

در محیط SSA، شما می توانید:

• وضعیت کارت و دستگاه های متصل را مشاهده کنید.
• حالت عملیاتی کارت را بین HBA و RAID انتخاب نمایید.
• در صورت انتخاب حالت RAID، آرایه ها (Arrays) و دیسک های منطقی (Logical Drives) خود را ایجاد کنید.
• Firmware کارت را به روز رسانی کنید.

پس از پیکربندی اولیه، سیستم عامل شما دیسک های جدید را شناسایی خواهد کرد و میتوانید آنها را پارتیشن بندی و فرمت کنید.

مزایای کلیدی استفاده از کارت H241 در زیرساخت IT شما

استفاده از این کارت هوشمند مزایای قابل توجهی برای کسب و کار شما به همراه دارد که فراتر از یک اتصال ساده است.

1. افزایش چشمگیر ظرفیت ذخیره سازی: شما دیگر به 8 یا 16 هارد داخلی سرور محدود نیستید. با H241 میتوانید ده ها ترابایت یا حتی پتابایت ظرفیت ذخیره سازی را به راحتی به زیرساخت خود اضافه کنید.
2. سرعت فوق العاده 12Gb/s SAS: این پهنای باند بالا، گلوگاه های ارتباطی را از بین برده و برای برنامه های کاربردی نیازمند دسترسی سریع به داده، مانند پایگاه داده، مجازی سازی و ویرایش ویدیو، ایده آل است.
3. انعطاف پذیری دوگانه (HBA و RAID): این ویژگی به شما اجازه میدهد بهترین معماری را برای نیاز خود پیاده سازی کنید. چه به دسترسی مستقیم برای نرم افزارهای Storage-Defined نیاز داشته باشید و چه به یک RAID ساده برای محافظت از داده ها، H241 پاسخگوی شماست.
4. کاهش هزینه ها: به جای خرید یک سرور گران قیمت جدید فقط برای افزایش ظرفیت، میتوانید با هزینه ای بسیار کمتر، یک استوریج خارجی و کارت H241 تهیه کرده و سرور فعلی خود را به یک غول ذخیره سازی تبدیل کنید.

چه زمانی به خرید کارت H241 726911-B21 نیاز پیدا می کنید؟

اگر در یکی از شرایط زیر قرار دارید، H241 یک راه حل ایده آل برای شما است:

• سرور پشتیبان گیری (Backup Server): برای اتصال سرور بکاپ به یک Tape Library یا یک محفظه دیسک بزرگ برای ذخیره سازی نسخه های پشتیبان.
• سرور فایل (File Server): زمانی که فضای ذخیره سازی داخلی سرور شما پر شده و نیاز به توسعه آن برای نگهداری فایل های سازمانی دارید.
• محیط های مجازی سازی (Virtualization): برای ایجاد یک Shared Storage ارزان قیمت برای کلاستر کوچکی از هاست های مجازی سازی شده با استفاده از قابلیت هایی مانند Microsoft Storage Spaces.
• داده های حجیم (Big Data): برای اتصال سرورهای پردازشی به مجموعه بزرگی از دیسک ها (JBOD) جهت تحلیل و پردازش داده های حجیم.

بررسی قیمت H241 و نکات مهم در خرید کارت رید کنترلر

قیمت کارت رید H241 بسته به اینکه قطعه نو (New) یا ریفر (Refurbished) باشد، متفاوت است. با توجه به اینکه این کارت برای سرورهای نسل 9 طراحی شده، پیدا کردن نسخه های ریفر با کیفیت و دارای گارانتی بسیار رایج و مقرون به صرفه است. هنگام خرید به نکات زیر توجه کنید:

• فروشنده معتبر: حتما از فروشندگان معتبری مانند مستر اچ پی خرید کنید تا از اصالت کالا و دریافت گارانتی مطمئن باشید.
• براکت مناسب: مطمئن شوید کارت همراه با براکت مناسب (Full Height یا Low Profile) برای شاسی سرور شما ارائه میشود.
• کابل های مورد نیاز: بررسی کنید که آیا کابل های Mini-SAS HD برای اتصال به استوریج را در اختیار دارید یا باید آنها را جداگانه تهیه کنید.

مقایسه H241 با سایر رید کنترلرهای سرور اچ پی

برای درک بهتر جایگاه H241، آن را با دو مدل دیگر مقایسه میکنیم:

• H241 در مقابل P440ar: کنترلر P440ar یک کنترلر داخلی قدرتمند برای سرورهای Gen9 است که دارای کش (Cache) و قابلیت های RAID پیشرفته (RAID 6, 60) است. اما فاقد پورت خارجی است. H241 برای اتصال خارجی طراحی شده و قابلیت RAID آن ساده تر است.
• H241 در مقابل P841: کنترلر P841 نیز یک کارت خارجی است، اما بسیار پیشرفته تر از H241 میباشد. این کارت دارای 4 گیگابایت کش، باتری (FBWC) و پشتیبانی از تمام سطوح RAID پیشرفته است و برای محیط های بسیار حساس و نیازمند کارایی نوشتن بالا (Write-intensive) طراحی شده است. H241 راه حلی ساده تر و مقرون به صرفه تر برای اتصال انبوه دیسک هاست.

انتخاب بین این کنترلرها کاملا به نیاز شما بستگی دارد. اگر به دنبال افزودن ظرفیت بالا با هزینه معقول هستید، H241 بهترین گزینه است. برای مدیریت هاردهای داخلی با RAID پیشرفته، P440ar و برای اتصال خارجی با بالاترین سطح کارایی و محافظت از داده، P841 انتخاب مناسبی خواهد بود.

خرید رید کنترلر سرور G9 از نمایندگی

مستر اچ‌پی یکی از معتبرترین نمایندگی‌های فروش رید کنترلر سرور G9 در ایران است. این شرکت با ارائه مشاوره تخصصی، ضمانت اصل بودن کالا و خدمات پس از فروش، توانسته است اعتماد بسیاری از مدیران شبکه و شرکت‌ها را جلب کند. اگر به دنبال خرید رم سرور اچ‌پی با گارانتی و کیفیت مطلوب هستید، مستر اچ‌ پی بهترین گزینه برای شما است.

سایت مستر اچ‌پی با ارائه مشاوره تخصصی و تضمین اصالت کالا، امکان خرید مطمئن CPU سرور HP و سرور HP و تجهیزات مرتبط را برای شما در انواع مختلف مدل ها فراهم می‌کند. جهت انتخاب پردازنده سرور متناسب با بودجه و نیازهای کاری شما کاربران، با کارشناسان مستر اچپی تماس حاصل فرمایید.

خرید رید کنترلر سرور G9 از نمایندگی

سخن پایانی

کارت رید H241 یک ابزار قدرتمند، انعطاف پذیر و مقرون به صرفه برای غلبه بر چالش های مربوط به کمبود فضای ذخیره سازی در سرورهای HP ProLiant Gen9 است. این کارت با ارائه سرعت 12Gb/s SAS و قابلیت کار در دو حالت HBA و RAID، پلی مطمئن بین سرورهای شما و دنیای وسیع استوریج های خارجی میسازد. چه به دنبال راه اندازی یک سرور بکاپ عظیم باشید و چه قصد توسعه فضای فایل سرور خود را داشته باشید، H241 راه حلی است که نباید از آن غافل شوید.

پرسش های متداول

1. آیا کارت H241 از RAID 6 پشتیبانی میکند؟

خیر، این کارت به عنوان یک Smart HBA طراحی شده و تنها از سطوح RAID ساده یعنی RAID 0 (Striping)، RAID 1 (Mirroring) و RAID 5 (Parity) پشتیبانی میکند. برای RAID 6 به کنترلرهای پیشرفته تر سری Smart Array P-series نیاز دارید.

2. آیا میتوانم از این کارت در سرورهای نسل 10 (Gen10) اچ پی استفاده کنم؟

به طور رسمی خیر. کارت H241 برای سرورهای نسل 9 طراحی و اعتبارسنجی شده است. سرورهای Gen10 از کنترلرهای جدیدتر و متفاوتی استفاده میکنند و استفاده از H241 در آنها توصیه نمیشود و ممکن است با مشکلات سازگاری مواجه شوید.

3. حداکثر چه تعداد هارد دیسک را میتوانم با H241 مدیریت کنم؟

این کارت قادر است تا 200 درایو فیزیکی را پشتیبانی کند. البته این تعداد به مدل و تعداد شاسی های استوریجی که به آن متصل میکنید بستگی دارد.

4. آیا برای استفاده از H241 به باتری یا کش (FBWC) نیاز دارم؟

خیر، یکی از ویژگی های H241 سادگی آن است. این کارت از ماژول کش و باتری (Flash-Backed Write Cache) پشتیبانی نمیکند. تمام عملیات به صورت مستقیم انجام میشود که این موضوع آن را برای حالت HBA ایده آل میسازد.
